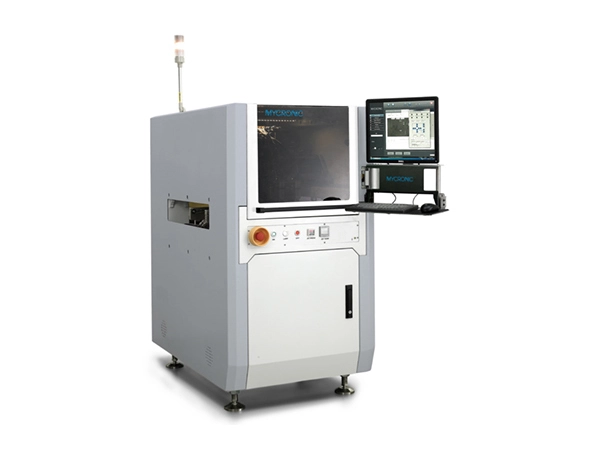

Sistem pencetakan jet tampal pateri MYJ10X memuatkan PCB bukan satah (dengan perbezaan ketinggian kurang daripada 0.4 mm) dan menawarkan ketebalan tampal pateri yang boleh dikawal, membolehkan pengguna menentukan ketebalan yang berbeza di pelbagai lokasi. Ia menyokong pencetakan terus pada komponen—menjadikannya sesuai untuk proses pemasangan 3D/bertindan—dan memberikan kecekapan tinggi dengan menghapuskan keperluan untuk stensil.
- Tiada stensil diperlukan; amat sesuai untuk aplikasi yang memerlukan bentuk sambungan pateri tertentu
- Pengaturcaraan dan pengesahan pantas untuk produk yang berbeza
- Mampu mengendalikan variasi ketara dalam volum pateri antara pad bersebelahan pada produk yang sama
- Menyokong aplikasi pendispensan pateri PoP (Package-on-Package) dengan mudah
- Tiada pembersihan diperlukan; penyelenggaraan yang sangat mudah
- Sangat sesuai untuk produk dengan ketumpatan integrasi tinggi
- Pendispensan fleksibel sesuai untuk produk dengan permukaan yang tidak rata (berbeza-beza ketinggian); kawalan tepat kelantangan pateri
| Parameter Asas | Platform Jetting Tampal Pateri Dalam Talian MYJ10X |
| Dimensi | 770 x 1200 x 1400 mm (W x D x H) |
| Berat Mesin | 650 kg (Konfigurasi standard) |
| Kawasan Pengeluaran | W x D = 350 mm x 475 mm (Konfigurasi standard) |
| Maks. Saiz PCB (Mod Lorong Tunggal) | W x D = 350 mm x 475 mm |
| Maks. Saiz PCB (Mod Dwi lorong) | W x D = 350 mm x 210mm (dwi-trek serentak) |
| penghantar | Ketinggian 890–965mm; komunikasi SMEMA standard; pilihan dwi-trek tersedia |
| Kapasiti beban penghantar (termasuk lekapan) | 3kg (penyesuaian diperlukan untuk beban yang lebih berat) |
| Julat pelarasan lebar penghantar | Trek tunggal: 50–475mm; dwi-trek serentak: 50–210mm |
| Ketebalan PCB | 0.5mm < T < 6mm; penyesuaian diperlukan untuk ketebalan lain |
| Ketepatan kedudukan | ±30μm @ 3σ (X, Y) |
| Kebolehulangan | ±15μm @ 3σ (X, Y) |
| Maks. kelajuan | 1000 mm/s (X, Y) |
| Maks. pecutan | 1g (X, Y) |
|
|
|
| Parameter asas | Injap jetting tampal pateri |
| Konfigurasi injap AP (kecil) | 215–260μm; 2.1–3.2nl; 200Hz |
| Konfigurasi injap AG (sederhana) | 330–520μm; 5–20nl; 160–300Hz |
| Tekanan udara suapan bahan | 15.9 Psi |
| Ketinggian jet | 0.6±0.1mm |
| Jenis pensijilan | CE |
