Di dalam persekitaran steril, terkawal iklim kemudahan fabrikasi semikonduktor, wafer silikon memulakan perjalanan melalui ratusan langkah pemprosesan yang rumit. Pada setiap peringkat, permukaan wafer mestilah bersih dengan sempurna. Tetapi selepas pelucutan, goresan atau pemendapan fotoresist, bahan cemar mikroskopik pasti kekal—sisa organik, oksida asli dan zarah sub-mikron. Musuh yang tidak kelihatan ini, berukuran hanya beberapa nanometer, boleh menyebabkan kecacatan besar: litar terbuka, pintasan atau peranti yang gagal memenuhi spesifikasi prestasi. Kaedah pembersihan basah tradisional, yang bergantung pada mandian dan pembilasan kimia, berjuang untuk mencapai bahagian bawah struktur nisbah aspek tinggi dan boleh meninggalkan sisa kimia yang menjadi bahan cemar. Inilah cabaran yang dicipta untuk menangani teknologi pembersihan plasma semikonduktor.

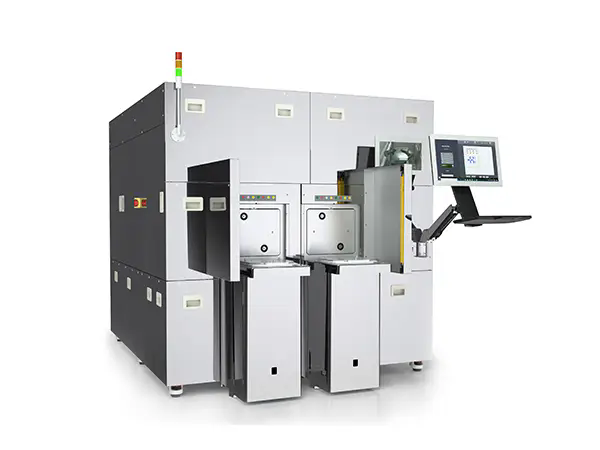

Pembersih Plasma Semikonduktor ialah sekeping khusus Peralatan Pemeriksaan Semikonduktor yang menggunakan plasma—gas terion yang mengandungi elektron, ion dan radikal neutral—untuk membuang pencemaran daripada permukaan semikonduktor tanpa merosakkan bahan asas. Proses ini kering, bebas bahan kimia dan sangat berkesan untuk membersihkan ciri mikroskopik yang mencirikan peranti semikonduktor moden. Artikel ini akan menyediakan pengenalan teknikal yang komprehensif kepada semikonduktorpembersih plasma. Kami akan meneroka fizik asas plasma, memecahkan komponen yang membentuk sistem biasa, meneliti spesifikasi teknikal utama yang mentakrifkan prestasi, dan membincangkan peranan kritikal yang dimainkan oleh Peralatan Pemeriksaan Semikonduktor ini dalam pembuatan dan pembungkusan semikonduktor. Sama ada anda seorang jurutera yang menyatakan peralatan baharu, juruteknik yang mengendalikan alatan ini, atau sekadar ingin memahami teknologi utama dalam rantaian bekalan semikonduktor, artikel ini akan memberikan anda pengetahuan penting yang anda perlukan.
A Pembersih Plasma Semikonduktorialah alat ketepatan yang menggunakan sifat unik plasma untuk membersihkan wafer semikonduktor, pakej cip, bingkai plumbum dan komponen elektronik lain. Pada terasnya, peranti menjana nyahcas elektrik dalam gas tekanan rendah, mewujudkan persekitaran yang sangat reaktif. Plasma ini—keadaan jirim keempat—mengandungi koktel kompleks zarah yang sangat bertenaga: ion yang secara fizikal membedil permukaan, radikal bebas yang bertindak balas secara kimia dengan bahan cemar, dan elektron yang membantu mengekalkan pelepasan. Gabungan tindakan fizikal dan kimia secara berkesan menghilangkan sisa organik, oksida, dan pencemaran zarah tanpa merosakkan struktur elektronik yang sensitif.
Prinsip asas di sebalik pembersihan plasma adalah sangat mudah untuk diterangkan, namun elegan dalam pelaksanaannya. Sebuah ruang proses dipindahkan ke tahap vakum terkawal. Gas proses—biasanya oksigen, argon, hidrogen, atau campuran—dimasukkan ke dalam ruang. Radiofrequency (RF) atau kuasa gelombang mikro kemudiannya digunakan pada gas, mengionkannya dan mencipta plasma. Di dalam plasma, radikal oksigen (O*) bertindak balas secara agresif dengan bahan cemar hidrokarbon, menukarkannya kepada produk sampingan yang tidak menentu seperti karbon dioksida dan wap air, yang kemudiannya dipindahkan oleh sistem vakum. Pada masa yang sama, ion argon memberikan pengeboman fizikal yang membantu mengeluarkan zarah dan mengaktifkan permukaan. Hasilnya ialah permukaan yang bersih dan diaktifkan secara kimia sedia untuk langkah pembuatan seterusnya.
Mekanisme pembersihan ini menawarkan beberapa kelebihan kritikal. Proses ini kering sepenuhnya, menghapuskan keperluan untuk bahan kimia cecair dan pelupusan sisa yang berkaitan. Ia juga sememangnya lembut, kerana suhu plasma boleh dikawal dengan tepat untuk mengelakkan kerosakan haba. Paling penting, ia adalah isotropik—bermaksud ia boleh membersihkan permukaan ke semua arah, termasuk bahagian dalam ciri nisbah aspek tinggi yang tidak boleh dicapai oleh penyelesaian pembersihan cecair. Atas sebab ini, Pembersih Plasma Semikonduktor telah menjadi peralatan Pemeriksaan Semikonduktor yang amat diperlukan dalam pembuatan semikonduktor termaju, fabrikasi MEMS dan pembungkusan peranti.
Yang modenPembersih Plasma Semikonduktorialah sistem elektromekanikal yang kompleks yang terdiri daripada beberapa subsistem kritikal, masing-masing memainkan peranan tertentu dalam proses pembersihan. Memahami komponen ini adalah penting bagi jurutera yang bertanggungjawab untuk menentukan, mengendalikan dan menyelenggara Jenis Peralatan Pemeriksaan Semikonduktor ini. Jadual berikut menyediakan pecahan terperinci komponen utama dan ciri utamanya.
| Komponen | Fungsi | Kriteria Pemilihan Utama |
| Bilik Vakum | Merangkumi persekitaran pemprosesan dan mengekalkan keadaan vakum untuk penjanaan plasma. | Bahan (aloi aluminium vs. keluli tahan karat), isipadu, geometri dalaman, tekanan asas (biasanya 10^-5 Torr). |
| Bekalan Kuasa RF & Rangkaian Padanan | Menjana dan menyampaikan kuasa RF (biasanya 13.56 MHz) untuk mencipta dan mengekalkan plasma. | Kekerapan (13.56 MHz ialah piawaian industri), output kuasa, keupayaan padanan impedans. |
| Sistem Penghantaran Gas | Mengawal dan mengawal aliran gas proses (O2, Ar, H2, CF4) ke dalam ruang. | Pengawal aliran jisim (MFC), ketulenan gas (biasanya 99.999% atau lebih tinggi), bilangan talian gas. |
| Sistem Pam Vakum | Mengosongkan ruang ke paras vakum yang diperlukan dan mengeluarkan produk sampingan proses. | Jenis pam (ram berputar + turbomolekul), kelajuan mengepam, tahap vakum muktamad. |
| Perhimpunan Elektrod | Pasangan kuasa RF ke dalam plasma; boleh menjadi gandingan kapasitif atau induktif. | Geometri elektrod (plat selari vs. plasma jauh), bahan (aluminium, silikon), penyejukan. |
| Sistem Kawalan Tekanan | Mengekalkan tekanan proses yang stabil melalui injap pendikit dan penderia tekanan. | Jenis sensor tekanan (manometer kapasitans, tolok Pirani), ketepatan kawalan, masa tindak balas. |
| Sistem Kawalan & Pemantauan | Mengintegrasikan semua fungsi sistem dan memantau parameter proses; selalunya termasuk skrin sentuh HMI. | Antara muka perisian, pengelogan data, pengurusan resipi, fungsi penggera, ketersambungan (SECS/GEM untuk automasi). |
Kilang kami memberi penekanan khusus pada penyepaduan dan pengoptimuman komponen ini. Pemilihan frekuensi RF, misalnya, mempunyai kesan mendalam pada ketumpatan plasma dan tenaga ion. Walaupun 13.56 MHz ialah piawaian industri kerana klasifikasinya sebagai jalur frekuensi Industri, Saintifik dan Perubatan (ISM), pilihan konfigurasi elektrod menentukan sama ada ruang itu beroperasi dalam mod plasma langsung atau plasma hiliran. Sistem plasma langsung (gandingan kapasitif) menghasilkan plasma yang lebih bertenaga sesuai untuk pembersihan fizikal dan pengaktifan permukaan, manakala sistem hiliran (ganding induktif) lebih lembut dan mengelakkan kerosakan ion, menjadikannya sesuai untuk peranti semikonduktor sensitif.
Untuk mencirikan sepenuhnya aPembersih Plasma Semikonduktor, jurutera mesti memahami set spesifikasi teknikal yang mentakrifkan keupayaan pembersihan, daya pemprosesan dan sampul operasinya. Parameter ini secara langsung memberi kesan kepada hasil proses dan harus dinilai dengan teliti apabila memilih jenis Peralatan Pemeriksaan Semikonduktor ini. Jadual di bawah memberikan gambaran keseluruhan terperinci tentang spesifikasi kritikal untuk sistem Pembersih Plasma Semikonduktor biasa.
| Parameter | Julat Nilai Biasa | Kesan terhadap Prestasi |
| Isipadu Dewan | 20 hingga 200 liter | Menentukan saiz kelompok; ruang yang lebih besar menampung substrat yang lebih besar atau lebih banyak wafer setiap larian. |
| Output Kuasa RF | 50 W hingga 10 kW | Kuasa yang lebih tinggi membolehkan ketumpatan plasma yang lebih tinggi untuk pembersihan yang lebih cepat dan penyingkiran bahan cemar yang lebih degil. |
| Kekerapan RF | 13.56 MHz atau 2.45 GHz (gelombang mikro) | 13.56 MHz adalah standard; gelombang mikro (2.45 GHz) menghasilkan plasma yang lebih terion untuk proses khusus. |
| Tekanan Asas | 10^-5 hingga 10^-6 Torr | Tekanan asas yang lebih rendah mengurangkan pencemaran latar belakang dan meningkatkan ketulenan proses. |
| Tekanan Proses | 50 hingga 500 mTorr | Tekanan yang lebih rendah menghasilkan pengeboman ion yang lebih berarah; tekanan yang lebih tinggi meningkatkan tindak balas kimia. |
| Kawalan Aliran Gas | 0 hingga 500 sccm (cm padu standard/min) | Kawalan aliran yang tepat memastikan komposisi gas yang boleh dihasilkan semula dan hasil pembersihan. |
| Keseragaman Suhu | +/- 5°C merentasi substrat | Suhu seragam memastikan pembersihan yang konsisten di semua bahagian substrat. |
| Keseragaman Plasma | Biasanya +/- 5% variasi merentas ruang | Keseragaman yang baik memastikan semua substrat dalam satu kelompok menerima dos pembersihan yang sama. |
| Masa Kitaran | 2 hingga 20 minit (pam ke bawah untuk buang angin) | Masa kitaran yang lebih pendek meningkatkan daya pengeluaran; keseimbangan dengan keberkesanan pembersihan adalah kunci. |
Spesifikasi ini tidak sewenang-wenangnya. Sebagai contoh, tekanan asas 10^-5 Torr adalah penting untuk meminimumkan sisa wap air dan oksigen di dalam ruang sebelum gas proses diperkenalkan, mencegah tindak balas yang tidak diingini. Frekuensi RF 13.56 MHz ialah frekuensi ISM yang dipersetujui di peringkat antarabangsa, dipilih untuk mengelak daripada mengganggu komunikasi radio. Ketepatan kawalan aliran gas, biasanya dicapai dengan pengawal aliran jisim terma, mesti dikekalkan dalam +/- 1% daripada titik set untuk memastikan kebolehulangan kelompok-ke-kelompok. Di kilang kami, kami mengekalkan piawaian penentukuran yang teliti dan menyediakan pakej kelayakan proses terperinci dengan setiap sistem, memastikan pelanggan kami mempunyai data yang mereka perlukan untuk mengesahkan proses mereka.
Sebelum penggunaan meluas pembersihan plasma, pengeluar semikonduktor bergantung terutamanya pada kaedah pembersihan kimia basah. Proses ini melibatkan merendam wafer dalam satu siri mandian kimia—biasanya campuran agresif asid dan pengoksida seperti larutan "piranha" (asid sulfurik dan hidrogen peroksida) atau RCA clean (SC-1 dan SC-2). Walaupun berkesan untuk banyak aplikasi, pembersihan basah mempunyai batasan yang wujud yang menjadi semakin bermasalah apabila dimensi peranti mengecil. Apabila industri beralih daripada skala mikron kepada sub-100nm, batasan pembersihan basah menjadi kritikal, dan teknik berasaskan plasma muncul sebagai alternatif yang unggul.
Pertimbangkan pengalaman kemudahan pembungkusan semikonduktor utama yang bergelut dengan kehilangan hasil dalam proses ikatan wayar mereka. Barisan pemasangan menggunakan langkah pembersihan basah untuk menyediakan pad ikatan, tetapi hasil kekal degil di bawah 95%. Penyebabnya ialah pencemaran mikro: sisa bahan kimia pembersih dan lembapan terperangkap di bawah permukaan pad ikatan, menghalang lampiran wayar emas yang boleh dipercayai. Selepas menilai proses tersebut, pasukan kejuruteraan menggantikan langkah pembersihan basah dengan proses pembersihan berasaskan plasma. Hasil serta-merta melonjak kepada 99.3%, dan barisan pembungkusan telah mengekalkan prestasi ini selama lebih tiga tahun. Ini bukan cerita terpencil; ia mencerminkan anjakan asas dalam industri.
Kelebihan pembersihan plasma berbanding pembersihan basah adalah banyak dan ketara:
1. Tiada Bahan Kimia.Pembersihan basah bergantung pada bahan kimia yang mesti dibilas dengan teliti. Pembilasan yang tidak lengkap meninggalkan sisa yang boleh mengganggu proses seterusnya, menyebabkan kegagalan lekatan dan kakisan. Pembersihan plasma ialah proses kering yang menghasilkan hanya produk sampingan (gas) yang tidak menentu yang dipam keluar, tidak meninggalkan residu.
2. Tiada Kerosakan Mekanikal.Pergolakan fizikal yang diperlukan dalam pembersihan basah boleh menyebabkan struktur halus runtuh atau tertanggal. Ini amat kritikal untuk ciri nisbah aspek tinggi dalam peranti MEMS dan untuk struktur rapuh seperti pad ikatan dalam pembungkusan lanjutan. Pembersihan plasma mengelakkan daya mekanikal sepenuhnya.
3. Tindakan Pembersihan Isotropik.Pembersihan basah bergantung pada bahan kimia cecair yang mesti mengalir masuk dan keluar dari ciri permukaan. Ketegangan permukaan cecair boleh menghalangnya daripada mencapai bahagian bawah parit sempit. Radikal reaktif dalam plasma adalah gas, membolehkan mereka menembusi dan membersihkan semua permukaan terdedah, tanpa mengira geometri ciri.
4. Suhu Proses Rendah.Pembersihan basah selalunya memerlukan suhu tinggi untuk mencapai kadar tindak balas yang diperlukan, yang boleh menekankan bahan sensitif dan menyebabkan ketidakpadanan pengembangan haba. Pembersihan plasma boleh dilakukan pada suhu hampir ambien, memelihara integriti bahan yang sedang dibersihkan.
5. Tiada Sisa Berbahaya.Hasil sampingan kimia pembersihan basah mesti dirawat dan dilupuskan sebagai sisa berbahaya, yang memerlukan kos pematuhan alam sekitar yang ketara. Pembersihan plasma hanya menghasilkan produk sampingan gas, yang boleh digosok menggunakan sistem pengurangan standard.
6. Keputusan yang Konsisten, Berulang.Kawalan parameter plasma, seperti kuasa, tekanan, dan aliran gas, adalah sangat tepat. Sebuah yang direka dengan baikPembersih Plasma Semikonduktormenghasilkan keadaan yang sama untuk setiap kelompok, mengalih keluar variasi kelompok ke kelompok yang mempengaruhi pembersihan basah.
7. Langkah Proses Dikurangkan.Pembersihan basah biasanya memerlukan beberapa langkah proses: rendaman dalam mandian pembersihan, pembilasan dan pengeringan. Pembersihan plasma adalah satu langkah, operasi mudah. Ini mengurangkan jejak peralatan, masa proses dan pengendalian pengendali.
Pergerakan industri kepada pembersihan plasma bukan sekadar keutamaan teknikal; ia adalah keperluan ekonomi dan kualiti. Memandangkan peranti semikonduktor terus mengecut dan teknologi pembungkusan menjadi lebih menuntut, keperluan untuk kaedah pembersihan yang kering, bebas residu dan bebas kerosakan akan semakin meningkat. Pembersih Plasma Semikonduktor ialah teknologi matang yang terbukti dan memenuhi keperluan yang mendesak ini.
Salah satu soalan paling kerap daripada jurutera menilai aPembersih Plasma Semikonduktorialah: apakah peralatan ini sebenarnya boleh dikeluarkan? Jawapannya bergantung pada jenis plasma dan gas proses yang dipilih. Pembersihan plasma boleh menangani tiga kategori utama pencemaran, setiap satu memerlukan pendekatan dan kimia yang berbeza. Memahami kategori ini adalah penting untuk pembangunan proses dan pemilihan peralatan. Kilang kami telah membangunkan rangkaian komprehensif penyelesaian pembersihan plasma, dengan resipi proses dioptimumkan untuk jenis pencemaran tertentu.
Kategori 1: Pencemaran Organik.Kategori ini termasuk sisa fotoresist, cap jari, minyak, gris dan hidrokarbon lain yang diperkenalkan semasa pemprosesan semikonduktor. Bahan cemar ini selalunya hadir sebagai filem nipis dan tidak kelihatan yang boleh mengganggu pemendapan atau ikatan berikutnya. Pendekatan standard untuk penyingkiran organik ialah plasma oksigen. Radikal oksigen reaktif bertindak balas dengan karbon dan hidrogen dalam bahan organik, membentuk karbon dioksida yang meruap dan wap air yang dipindahkan. Plasma bertindak sebagai proses "pembakaran" yang sangat cekap dan tidak merosakkan pada suhu rendah. Untuk sisa organik yang degil terutamanya, campuran oksigen dengan argon atau hidrogen boleh digunakan untuk meningkatkan tindak balas kimia.
Kategori 2: Pencemaran Tak Organik.Kategori ini termasuk oksida asli (silikon dioksida, aluminium oksida), oksida logam dan sisa tak organik yang lain. Bahan cemar ini biasanya disingkirkan menggunakan plasma penurun. Pendekatan biasa ialah plasma hidrogen-argon, di mana radikal hidrogen mengurangkan oksida logam kembali kepada logam tulen, dengan berkesan mengeluarkan lapisan oksida. Sebagai alternatif, plasma berasaskan fluorin (menggunakan CF4 atau SF6) boleh digunakan untuk mengetsa oksida, tetapi ini mesti dilakukan dengan berhati-hati kerana fluorin adalah agresif dan boleh merosakkan bahan asas. Pemilihan campuran gas dan parameter proses mesti ditentukur dengan teliti untuk mengeluarkan oksida tanpa mengubah permukaan substrat. Untuk oksida, plasma mengurangkan oksida kepada keadaan logamnya, mengeluarkan lapisan dan mengaktifkan permukaan untuk lekatan.
Kategori 3: Pencemaran Zarah.Kategori ini termasuk zarah habuk mikroskopik, kepingan logam dan zarah lain yang mendap di permukaan. Ini boleh menyebabkan kecacatan pada proses seterusnya dan boleh menjadi punca kebocoran elektrik. Penyingkiran zarah dicapai melalui sputtering fizikal menggunakan plasma argon. Ion argon menyerang permukaan dengan tenaga yang mencukupi untuk mengusir zarah, yang kemudiannya dibawa oleh sistem vakum. Ini adalah proses pembersihan fizikal semata-mata dan berkesan untuk mengeluarkan zarah pelbagai saiz. Walau bagaimanapun, ia mesti digunakan dengan tenaga yang sesuai untuk mengelakkan kerosakan permukaan atau ciri peranti.
Jadual berikut menyediakan pemetaan jenis pencemaran yang lebih terperinci kepada kimia plasma yang sesuai.
| Jenis Pencemaran | Sumber Bersama | Kimia Plasma | Mekanisme Pembersihan |
| Sisa fotoresist | Proses litografi, etsa, pelucutan | Plasma oksigen (O2) dengan bantuan argon | Pengoksidaan kimia: O* + CxHy → CO2 + H2O |
| Oksida asli (SiO2) | Pendedahan kepada udara semasa pengendalian dan pemprosesan | Plasma hidrogen-argon (H2/Ar) | Pengurangan kimia: H* + SiO2 → Si + H2O |
| Oksida logam (Al2O3, CuO) | Pengoksidaan semasa pemprosesan, terutamanya pada suhu tinggi | Plasma hidrogen (H2) dengan pembawa argon | Pengurangan kimia: H* + MO → M + H2O |
| Cap jari, minyak, gris | Pengendalian oleh pengendali dan storan | Plasma oksigen dengan fluorin bersih | Pengoksidaan kimia dan volatilisasi |
| Zarah (habuk, pemfailan logam) | Persekitaran ambien, memakai peralatan | Argon sputtering plasma | Pengeboman fizikal: Ar+ + zarah → lontar |
| Sisa fluorokarbon | Goresan plasma dengan gas CF4 atau SF6 | Plasma oksigen dengan Ar | Pengoksidaan kimia filem fluorokarbon |
Kilang kami menyediakan perkhidmatan pembangunan proses yang komprehensif, membantu pelanggan mengoptimumkan resipi pembersihan plasma mereka untuk cabaran pencemaran khusus mereka. Kami mengekalkan pangkalan data proses yang telah ditetapkan untuk ratusan substrat dan bahan cemar, dan pasukan teknikal kami boleh mereka bentuk resipi tersuai untuk aplikasi unik. Ini memastikan bahawa Pembersih Plasma Semikonduktor anda memberikan prestasi optimum untuk keperluan pembuatan khusus anda.
Walaupun pembersihan plasma semikonduktor adalah penting untuk fabrikasi wafer, kesannya pada peringkat pembungkusan boleh dikatakan lebih mendalam. Pembungkusan—proses menyambungkan dadu semikonduktor ke dunia luar dan menyediakan perlindungan mekanikal dan alam sekitar—melibatkan satu siri langkah kritikal: lampiran dadu, ikatan wayar, enkapsulasi dan pembentukan plumbum. Setiap langkah ini memerlukan permukaan yang bersih dan aktif secara kimia untuk memastikan sambungan yang kukuh dan boleh dipercayai. Bahan cemar pada peringkat pembungkusan adalah punca utama kehilangan hasil dan kegagalan medan, dan pembersihan plasma telah terbukti sebagai kaedah paling berkesan untuk menghapuskannya.
Untuk memahami kesan pembersihan plasma terhadap hasil pembungkusan, pertimbangkan proses ikatan wayar. Ikatan wayar adalah teknologi matang, tetapi ia kekal sebagai kaedah yang dominan untuk membuat sambungan elektrik antara acuan dan bingkai utama. Proses ini menggunakan tenaga ultrasonik, haba dan tekanan untuk membentuk kimpalan antara wayar emas atau tembaga dan pad ikatan pada acuan. Untuk membentuk ikatan yang boleh dipercayai, permukaan pad ikatan mestilah bebas daripada pencemaran organik, oksida dan zarah. Bahan cemar ini bertindak sebagai penghalang, menghalang sentuhan logam-ke-logam intim yang diperlukan untuk kimpalan yang kuat. Hasilnya ialah ikatan lemah yang boleh gagal semasa pemprosesan berikutnya atau semasa hayat produk.
Dalam barisan pemasangan semikonduktor biasa, sekumpulan dadu mungkin mempunyai permukaan pad ikatan yang tercemar dengan sisa daripada gergaji, penyimpanan atau pengendalian dadu. Hasil ikatan wayar awal mungkin 95%, bermakna 5% daripada bon adalah lemah atau tidak melekat. Ini diterjemahkan secara langsung kepada sekerap: setiap ikatan yang lemah memerlukan kerja semula atau menghasilkan cetakan yang dilupuskan. Sekarang bayangkan kesan langkah pembersihan plasma, digunakan serta-merta sebelum ikatan wayar. Plasma menghilangkan sisa organik, mengurangkan oksida asli, dan secara kimia mengaktifkan permukaan pad ikatan, menjadikannya sangat mudah menerima ikatan. Hasil pada kumpulan yang dibersihkan plasma meningkat kepada 99.5%, mengurangkan kadar kegagalan bon sebanyak 90%. Ini bukan pengiraan teori; ia adalah hasil dunia sebenar yang dicapai oleh pelbagai baris pembungkusan.
Proses pembungkusan lain yang mendapat manfaat besar daripada pembersihan plasma termasuk:
Kesan pembersihan plasma terhadap hasil pembungkusan boleh diukur. Jadual berikut menunjukkan peningkatan biasa yang diperhatikan dalam barisan pembungkusan selepas pengenalan langkah pembersihan plasma dalam aliran proses.
| Proses Pembungkusan | Hasil Sebelum Pembersihan Plasma | Hasil Selepas Pembersihan Plasma | Peningkatan Hasil |
| Ikatan Kawat (Ikatan bola emas) | 94-96% | 99-99.5% | 3-5% |
| Die Attach (ikatan pelekat) | 92-94% | 98.5-99.5% | 4-6% |
| Underfill (aliran bebas lompang) | 88-92% | 97-98.5% | 6-8% |
| Pengacuan (lekatan) | 90-93% | 97-98% | 4-6% |
Sistem Pembersih Plasma Semikonduktor kami direka bentuk dengan mengambil kira aplikasi pembungkusan, menawarkan ciri seperti jarak elektrod boleh laras, keupayaan pemprosesan kelompok dan penyepaduan dengan sistem pengendalian automatik. Kami memahami bahawa dalam persekitaran volum tinggi pembungkusan semikonduktor, kebolehpercayaan dan kebolehulangan tidak boleh dirundingkan. Peralatan kami memberikan prestasi konsisten yang diperlukan untuk memaksimumkan hasil dan mengurangkan pembaziran.
Memilih yang sesuaiPembersih Plasma Semikonduktoruntuk aplikasi khusus ialah keputusan kritikal yang memerlukan penilaian berstruktur keperluan teknikal dan kekangan operasi. Pilihannya melibatkan faktor pengimbangan seperti keberkesanan pembersihan, daya pengeluaran, kos dan keserasian dengan proses sedia ada. Pembersih Plasma Semikonduktor ialah pelaburan modal yang besar, dan pemilihan sistem yang salah boleh membawa kepada prestasi yang tidak optimum dan perbelanjaan yang sia-sia. Kilang kami telah membangunkan rangka kerja pemilihan berstruktur untuk membantu pelanggan menavigasi proses ini dan memilih sistem yang dipadankan secara optimum dengan keperluan mereka.
Langkah 1: Tentukan Bahan Pencemar yang Akan Dibuang.Langkah pertama ialah mengenal pasti jenis pencemaran yang mesti dibuang. Adakah ia organik (photoresist, minyak), bukan organik (oksida), atau zarah? Bahan cemar yang berbeza memerlukan kimia plasma dan keadaan proses yang berbeza. Sebagai contoh, plasma oksigen berkesan untuk penyingkiran organik, manakala plasma hidrogen diperlukan untuk penyingkiran oksida. Pemilihan Pembersih Plasma Semikonduktor mesti menyokong kimia gas yang diperlukan.
Langkah 2: Mencirikan Substrat.Bahan substrat dan geometri adalah faktor pemilihan kritikal. Apakah bahannya? Adakah ia silikon, galium arsenide, atau seramik? Bahan tersebut boleh menjadi sensitif kepada keadaan plasma tertentu. Sebagai contoh, sesetengah bahan terdedah kepada kerosakan pengeboman ion dan memerlukan plasma "lembut" (konfigurasi plasma hiliran). Geometri juga penting: adakah substrat mempunyai struktur rapuh yang mungkin rosak oleh pengeboman fizikal? Adakah ia mempunyai ciri nisbah aspek tinggi yang memerlukan pembersihan isotropik? Jawapan kepada soalan ini akan menentukan konfigurasi elektrod dan ketumpatan kuasa yang diperlukan.
Langkah 3: Menilai Keperluan Throughput.Berapa banyak substrat yang perlu dibersihkan setiap jam? Ini menentukan saiz ruang yang diperlukan dan konfigurasi kelompok atau sebaris. Untuk pengeluaran volum tinggi, ruang yang lebih besar yang boleh memuatkan sekumpulan substrat adalah diutamakan. Untuk penyelidikan dan pembangunan, ruang yang lebih kecil dengan pemulihan pantas adalah lebih sesuai. Masa kitaran Pembersih Plasma Semikonduktor (termasuk pengepam ke bawah, proses dan pengudaraan) mesti dipadankan dengan masa taktik pengeluaran keseluruhan.
Langkah 4: Nilai Persekitaran Bilik Bersih.Persekitaran pembuatan semikonduktor sangat terkawal. Pembersih Plasma Semikonduktor mesti mematuhi spesifikasi bilik bersih, termasuk kelas kebersihan, pengudaraan dan keserasian elektromagnet. Jejak peralatan dan ruang lantai yang ada juga mesti dipertimbangkan.
Langkah 5: Menilai Bekalan dan Pengurangan Gas.Pembersih Plasma Semikonduktor memerlukan bekalan gas proses ketulenan tinggi dan cara untuk mengurangkan (merawat dengan selamat) gas ekzos. Sistem bekalan gas mesti mampu menghantar gas yang diperlukan pada kadar aliran dan ketulenan yang betul. Sistem pengurangan mesti direka bentuk untuk mengendalikan produk sampingan khusus yang dihasilkan oleh proses pembersihan plasma (cth., sebatian organik meruap, sebatian fluorin).
Langkah 6: Pertimbangkan Automasi dan Penyepaduan.Dalam kemudahan pembuatan semikonduktor moden, Pembersih Plasma Semikonduktor jarang menjadi alat yang berdiri sendiri. Ia biasanya disepadukan ke dalam barisan pengeluaran automatik. Sistem ini mesti berkemampuan antara muka dengan sistem automasi dan kawalan kilang, biasanya melalui protokol SECS/GEM (Standard Komunikasi Peralatan SEMI/Model Peralatan Generik).
Jadual berikut meringkaskan faktor keputusan utama dan soalan yang mesti dijawab pada setiap peringkat proses pemilihan.
| Faktor Pemilihan | Soalan untuk Ditanya |
| Jenis Pencemaran | Apakah bahan yang perlu dikeluarkan? (Organik, oksida, zarah?) |
| Ciri-ciri Substrat | Apakah bahannya? Adakah ia rapuh? Adakah ia mempunyai ciri nisbah aspek tinggi? |
| Keperluan throughput | Berapa banyak substrat sejam yang perlu diproses? |
| Persekitaran Bilik Bersih | Apakah kelas bilik bersih? Apakah ruang lantai yang ada? |
| Bekalan dan Pengurangan Gas | Apakah proses gas yang diperlukan? Bagaimanakah gas ekzos akan dikurangkan? |
| Automasi dan Integrasi | Adakah sistem perlu disepadukan dengan automasi kilang (SECS/GEM)? |
Pasukan teknikal kilang kami tersedia untuk membantu proses pemilihan, menyediakan data teknikal terperinci, demonstrasi proses dan analisis kos-faedah. Kami memahami bahawa setiap aplikasi adalah unik, dan kami komited untuk membantu pelanggan kami memilih Pencuci Plasma Semikonduktor yang menyediakan penyelesaian pembersihan yang paling berkesan dan cekap untuk keperluan khusus mereka.
Soalan 1: Adakah pembersihan plasma akan merosakkan permukaan wafer atau peranti semikonduktor saya?
Jawapan: Apabila dikendalikan dengan parameter proses yang betul, pembersihan plasma adalah proses yang lembut dan tidak merosakkan. Faktor utama ialah tahap kuasa RF, tekanan proses, dan pemilihan gas proses. Sistem plasma terus (gandingan kapasitif) menghasilkan plasma dengan tenaga ion yang lebih tinggi, yang boleh digunakan untuk pembersihan agresif atau pengaktifan permukaan. Untuk bahan sensitif, sistem plasma hiliran (di mana plasma dijana dari jauh dan radikal neutral diangkut ke wafer) boleh digunakan untuk mengelakkan kerosakan pengeboman ion. Kami menyediakan perkhidmatan pembangunan proses yang komprehensif untuk memastikan resipi pembersihan plasma anda tidak merosakkan substrat.
Soalan 2: Apakah perbezaan antara pembersihan plasma oksigen dan plasma argon?
Jawapan: Pembersihan plasma oksigen bergantung terutamanya pada tindak balas kimia. Radikal oksigen reaktif mengoksidakan bahan cemar organik, mengubahnya menjadi karbon dioksida dan wap air yang meruap. Pembersihan plasma argon adalah terutamanya proses fizikal: ion argon secara fizikal mengebom permukaan, mencabut zarah dan secara fizikal memercikkan lapisan nipis. Plasma oksigen sesuai untuk membuang sisa organik, manakala plasma argon digunakan untuk pengaktifan permukaan dan untuk mengeluarkan zarah yang tidak terikat secara kimia. Banyak proses pembersihan plasma menggunakan campuran oksigen dan argon untuk menggabungkan tindakan pembersihan kimia dan fizikal.
Soalan 3: Apakah masa kitaran proses biasa untuk pembersih plasma semikonduktor?
Jawapan: Masa kitaran untuk proses pembersihan plasma biasa adalah antara 5 dan 20 minit. Ini termasuk masa pengepam (untuk mencapai vakum), masa proses (langkah pembersihan plasma), dan masa pembuangan (untuk mengembalikan ruang kepada tekanan atmosfera). Masa kitaran sebenar bergantung pada isipadu ruang, kelajuan pam vakum, dan masa pembersihan yang diperlukan. Sistem Pembersih Plasma Semikonduktor kilang kami direka untuk pemprosesan yang cepat dan cekap, dengan masa kitaran biasa 8-12 minit untuk aplikasi kelompok standard.
Soalan 4: Bolehkah pembersih plasma semikonduktor digunakan untuk membersihkan peranti dan pakej yang dipasang?
Jawapan: Ya, pembersihan plasma digunakan secara meluas untuk membersihkan peranti dan pakej yang dipasang. Ini selalunya dilakukan sebelum pengacuan atau enkapsulasi untuk membuang bahan cemar dan meningkatkan lekatan. Rawatan plasma boleh membersihkan permukaan keseluruhan pemasangan dengan berkesan, termasuk acuan, ikatan wayar, dan bingkai plumbum, tanpa menyebabkan kerosakan pada komponen halus. Penjagaan mesti diambil untuk memilih parameter proses yang betul untuk mengelakkan sebarang kesan ke atas prestasi peranti yang dipasang.
Soalan 5: Mengapakah 13.56 MHz frekuensi RF yang paling biasa untuk pembersihan plasma?
Jawapan: Kekerapan 13.56 MHz ialah jalur frekuensi Industri, Saintifik dan Perubatan (ISM) yang diiktiraf di peringkat antarabangsa. Ini bermakna peralatan yang beroperasi pada frekuensi ini tidak perlu dilesenkan dan tidak akan mengganggu komunikasi radio. Peruntukan ini menjadikan 13.56 MHz sebagai standard praktikal untuk peralatan pemprosesan plasma. Frekuensi ISM lain, seperti 2.45 GHz (gelombang mikro), juga digunakan untuk aplikasi plasma khusus, tetapi 13.56 MHz ialah standard yang paling banyak digunakan.
Shenzhen CKD Technology Co., Ltd.,diasaskan pada tahun 2010 dan beribu pejabat di tengah-tengah hab inovasi teknologi China, ialah pembekal utama pendispensan berketepatan tinggi dan peralatan pembungkusan semikonduktor, termasuk Peralatan Pemeriksaan Semikonduktor termaju. Dengan inventori komprehensif yang merangkumi pelbagai jenama dan model, dan stok yang mencukupi untuk semua jenis aksesori, kami memastikan pengeluaran yang stabil, boleh dipercayai dan berterusan untuk pelanggan kami. Pasukan jurutera profesional kami menyampaikan penyelesaian siap pakai, dan sokongan setempat kami di Singapura, Malaysia, Vietnam dan Thailand menjamin bahawa anda sentiasa mempunyai jaminan teknikal dan kualiti untuk pengeluaran anda. Berpandukan nilai teras "ketepatan, kestabilan dan kecekapan," CKD telah menyediakan peningkatan pembuatan pintar kepada ratusan syarikat di seluruh dunia, memenangi pengiktirafan meluas dan reputasi yang kukuh dalam industri.
ThePembersih Plasma Semikonduktorialah komponen kritikal pembuatan dan pembungkusan semikonduktor moden. Dengan memanfaatkan sifat unik plasma—keadaan jirim keempat—ia menyediakan kaedah kering, bebas sisa dan bebas kerosakan untuk membuang pencemaran organik, mengurangkan oksida asli dan membersihkan permukaan. Teknologi ini dibina di atas asas kejuruteraan yang tepat: ruang vakum, bekalan kuasa RF, sistem penghantaran gas, dan elektronik kawalan semuanya berfungsi secara bersama untuk mewujudkan persekitaran plasma terkawal. Seperti yang telah kami terokai, spesifikasi teknikal utama—tekanan asas, kuasa RF, kawalan aliran gas—mentakrifkan secara langsung prestasi dan keupayaan pembersihan sistem. Pembersih Plasma Semikonduktor bukan sekadar peralatan; ia adalah pemboleh penting untuk pembuatan semikonduktor hasil tinggi, fabrikasi MEMS dan pembungkusan termaju, menyediakan kebersihan permukaan yang merupakan prasyarat untuk setiap langkah proses berikutnya.
Kami menjemput anda untuk mengetahui lebih lanjut tentang cara CKD boleh menyokong keperluan pembuatan semikonduktor anda. Pasukan jurutera berpengalaman kami bersedia untuk membincangkan keperluan khusus anda dan untuk menunjukkan cara Peralatan Pemeriksaan Semikonduktor kami boleh disepadukan dengan lancar ke dalam barisan pengeluaran anda. Hubungi kami untuk perundingan percuma atau untuk menjadualkan demonstrasi di kemudahan kami. Hubungi Shenzhen CKD Technology Co., Ltd. hari iniuntuk menemui rangkaian komprehensif kami bagi penyelesaian pembuatan dan pemeriksaan semikonduktor.
-
