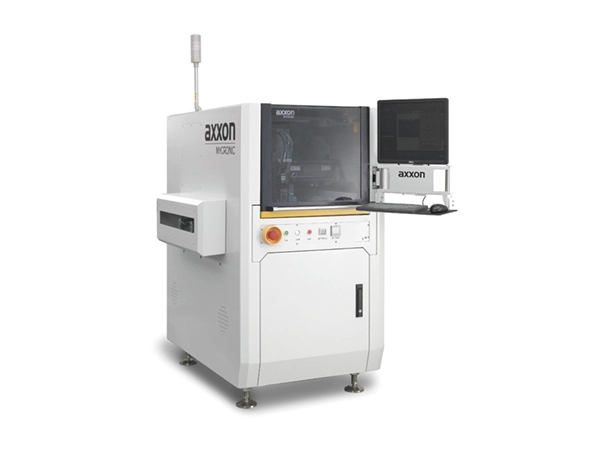

Siri Au sistem pendispensan dalam talian, automatik sepenuhnya, berkelajuan tinggi mengendalikan pelbagai aplikasi pendispensan.
Reka bentuk bingkai bersepadu memastikan kestabilan struktur, menghasilkan masa operasi sistem yang lebih lama, masa henti yang dikurangkan dan kecekapan yang lebih tinggi. Penggunaan komponen antarabangsa peringkat teratas meminimumkan kadar kegagalan dan mengurangkan kos operasi dengan ketara. Dengan lebih sedikit bahagian mudah haus, kos perolehan dapat dijimatkan. Motor linear mewah dipasangkan dengan skala linear resolusi mikron untuk kawalan gelung tertutup memastikan ketepatan dan kebolehpercayaan yang unggul.
Siri Au menampung produk dengan pelbagai saiz substrat. Ia menawarkan konfigurasi fleksibel modul berfungsi, seperti trek dwi, injap dwi, keupayaan kecondongan dan pemanasan bawah tiga peringkat. Platform serba boleh menyokong pelbagai proses pendispensan dan jenis pelekat, membolehkan penukaran produk pantas. Ia juga menyokong konfigurasi fleksibel pelbagai injap pendispensan, termasuk injap jetting dan injap skru.
Mengurangkan campur tangan manual dan meningkatkan kadar penggunaan peralatan. Kawalan kelantangan pelekat yang tepat dan algoritma penglihatan yang tepat meningkatkan hasil pengeluaran. Pemacu motor linear membolehkan gerakan lebih pantas, meminimumkan masa perjalanan yang tidak produktif.
Menghilangkan keperluan untuk pergerakan paksi Z. Kelajuan pancutan pneumatik mencapai sehingga 250 titik/s—3 hingga 7 kali lebih pantas daripada pendispensan tradisional—manakala kelajuan pancutan piezoelektrik boleh mencapai sehingga 500 titik/s. Mampu mendispens volum serendah 3 nL dengan konsistensi yang tidak boleh dicapai dengan kaedah tradisional. Operasi tanpa sentuhan menghalang perlanggaran jarum dengan bahan kerja, dan keupayaan untuk mengeluarkan volum minit menjadikannya sesuai untuk ruang padat.
| Parameter Asas | Au99S (Sistem Pendispensan Sebaris untuk Industri Semikonduktor) |
| Keperluan Kuasa | AC230V 8A 50/60Hz; Mesin: 1.8kW; Pemanasan Bawah: 1.8kW |
| Keperluan Tekanan Udara | 90 psi (6 bar) |
| Dimensi | 1050 x 1300 x 1450 mm (W x D x H) |
| Berat badan | 1370 kg |
| Piawaian Pensijilan | CE |
| Ketepatan Kedudukan Paksi XYZ | XY: ±25 µm @ 3σ; Z: ±10 µm @ 3σ |
| Kebolehulangan Paksi XYZ | XY: ±10 µm @ 3σ; Z: ±5 µm @ 3σ |
| Kelajuan Maksimum | 1500 mm/s (XY) |
| Pecutan | 1.5g |
| Sistem Pemacu | Motor linear (XY) / Motor servo (Z) |
| Kapasiti beban penghantar | 3 kg |
| Julat pelarasan lebar penghantar | 35–480 mm |
| Ketebalan PCB | 0–6 mm |
| Protokol komunikasi | SMEMA |
| Kelegaan tepi minimum | 5.5 mm |
| Perjalanan paksi Z | 40 mm |
| Maks. kawasan pendispensan (Lorong Tunggal/Dua) | 350×480 mm / 350×215 mm (W×D) |
| Kawasan kecondongan berketepatan tinggi (Lorong Tunggal/Dua) | 245×425 mm / 245×180 mm (W×D) |
