• Bingkai dikimpal bersepadu berketepatan tinggi memastikan kestabilan jangka panjang ketepatan gerakan
• Menggunakan skru bola ketepatan yang diimport untuk menjamin ketepatan gerakan yang tinggi dan operasi yang senyap
• Mempunyai kawalan gelung tertutup motor servo; resolusi minimum 0.002mm, kelajuan maksimum 800mm/s, dan kebolehulangan ±0.025mm
• Dilengkapi dengan rantai keluli tahan karat yang menampilkan pin lanjutan 3mm/5mm; kapasiti muatan sehingga 10kg
• Reka bentuk pelindung untuk rantai trek menghalang pencemaran pelekat
• Pilihan trek segmen tunggal atau dwi-segmen untuk memenuhi keperluan masa kitaran (CT) yang berbeza-beza
• Profil trek menampilkan kemasan beranod keras untuk ketahanan yang unggul
• Antara muka mesra pengguna; mudah dikendalikan dan mudah dipelajari
• Menyokong penukaran bahasa Cina/Inggeris untuk memenuhi keperluan bahasa yang pelbagai
• Kaya dengan ciri; menyokong pemantauan gelung tertutup pelbagai parameter proses
• Menyokong pengaturcaraan dalam talian dan luar talian untuk memenuhi keperluan operasi di tapak yang berbeza
• Boleh dikembangkan untuk memasukkan sistem kebolehkesanan pengeluaran MES
• Menyokong kedudukan tanda fidusial berasaskan CCD untuk memastikan ketepatan salutan dan kestabilan pengeluaran
• Pampasan penglihatan automatik berasaskan perisian secara berkesan menghapuskan ralat kedudukan yang disebabkan oleh salah jajaran papan
• Menyokong pengaturcaraan CCD, dengan ketara mengurangkan kos masa yang berkaitan dengan pengajaran manual

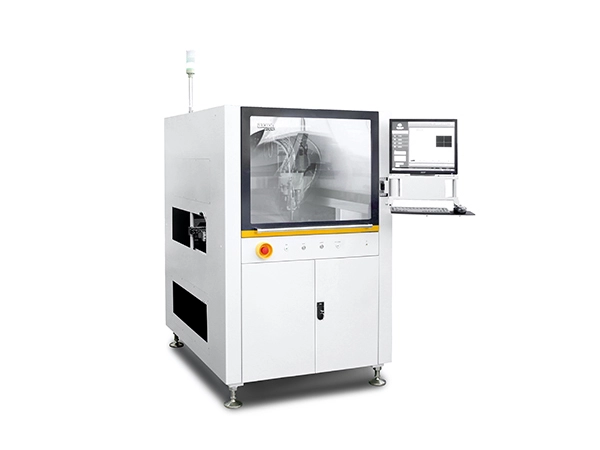

| Parameter Asas | AC-500D |
| kuasa | 220V, 2.2kW, 10A, 50/60 Hz |
| Tekanan Udara | 80 psi (5.5 bar) |
| Dimensi | 1194×1462×1610mm (W×D×H) |
| Berat Mesin | 700kg |
| Keperluan Ekzos | Diameter 200mm, Aliran Udara ≥13m³/min |
| Kaedah Pelarasan Lebar | Elektrik |
| Protokol Komunikasi | SMEMA |
| Kawasan Pengeluaran | L750×W600mm (Injap Tunggal) |
| L650×W600mm (V-5000 + V-420) | |
| L650×W550mm (V-5000 Condong + V-420) | |
| Kelajuan paksi X/Y | 800mm/s |
| X/Y-paksi maks. pecutan | 0.8g |
| Kebolehulangan paksi X/Y/Z | ± 25μm, 3σ |
| Sistem pemacu paksi X/Y/Z | Motor servo, skru bola |
| Kelajuan paksi Z | 300mm/s |
| Maks. paksi-Z pecutan | 0.3g |
| Kapasiti beban penghantar | 10 kg |
| Min. lebar papan | 50mm |
| Maks. lebar papan | 650mm |
| Maks. panjang papan | 700mm |
| Min. kelegaan tepi papan | 5mm |
| Maks. ketinggian komponen | 100mm di atas dan di bawah permukaan penghantar |
| Ketinggian penghantar | 900±20mm |
| Kelajuan penghantar | 2-5m/min |
| Menyampaikan arah | Kiri → Kanan, Kanan → Kiri |
| Ketinggian trek kembali bawah | Jarak 500mm dari trek penghantar |
